Sissejuhatus

Lift (või lift Rahvaste Ühenduses, välja arvatud Kanada) on vertikaalne transpordivahend, mis liigutab inimesi või kaupu tõhusalt hoone, laeva või muu konstruktsiooni põrandate (tasandite, tekkide) vahel. Liftide toiteallikaks on tavaliselt elektrimootorid, mis juhivad tõmbekaableid või vastukaalusüsteeme, näiteks tõstukit või pumpavad hüdraulilist vedelikku, et tõsta silindrilist kolvi nagu tungraud.

Hoonetes on kolme tüüpi konvoeerimismeetodeid: Lift& Eskalaatorid& Kaldteed ja neil on erinevad mõõtmed ja kasutusvõimalused vastavalt hoone tüübile& kasutajate arv selles.

Liftide tüübid

1. Vastavalt tõstemehhanismile.

2. Vastavalt hoone kõrgusele.

3. Vastavalt hoone tüübile.

4. Vastavalt lifti asukohale.

5. Vastavalt erikasutustele.

1- Vastavalt tõstemehhanismile:
Liftid liigitatakse vastavalt tõstemehhanismile nelja põhitüüpi järgmiselt:

1. Hüdraulilised liftid

2. Veojõu liftid

3. Ronimislift

4. Pneumaatilised liftid

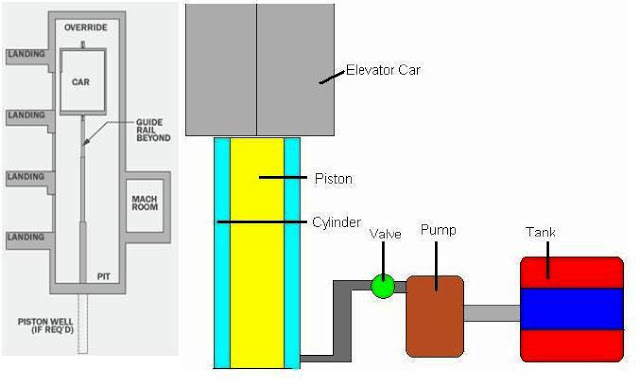

1- Hüdraulilised liftid (tõuked)

Hüdraulilisi lifte toetab lifti allosas olev kolb, mis surub lifti üles. Neid kasutatakse 2-8 korruse madala kõrgusega rakendustes ja need liiguvad maksimaalse kiirusega 200 jalga minutis. Hüdrauliliste liftide masinaruum asub madalaimal tasemel liftišahti kõrval. Hüdraulilistel liftidel on palju kahte peamist tüüpi:

A- auguga (tavalised) hüdraulilised liftid

Neil on ketas, mis ulatub lifti süvendi põrandast allapoole, mis võtab lifti laskumisel vastu tagasitõmmatava kolvi. Mõnel konfiguratsioonil on teleskoopkolb, mis variseb kokku ja nõuab kaevu all madalamat auku. Maksimaalne' teepikkus on umbes 60 jalga.

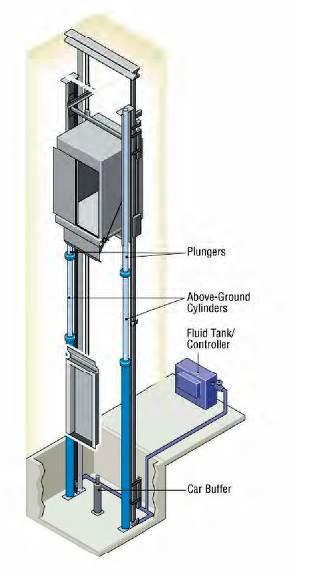

B- aukudeta hüdraulilised liftid
Neil on kolb mõlemal pool kabiini. Seda saab jagada kolmeks erinevaks tüübiks järgmiselt:

a- teleskoopilised hüdraulilised liftid:

Selles konfiguratsioonis on teleskoopkolvid fikseeritud süvendi alusele ja ei vaja kaevu all olevat ketast ega auku ning neil on 2 või 3 tükki teleskoopkolve. Teleskoopkolvid võimaldavad sõita kuni 50 jalga.

b- Mitte teleskoopilised (üheastmelised) hüdraulilised liftid:

sellel on üks kolb ja see võimaldab läbida vaid umbes 20 jalga.


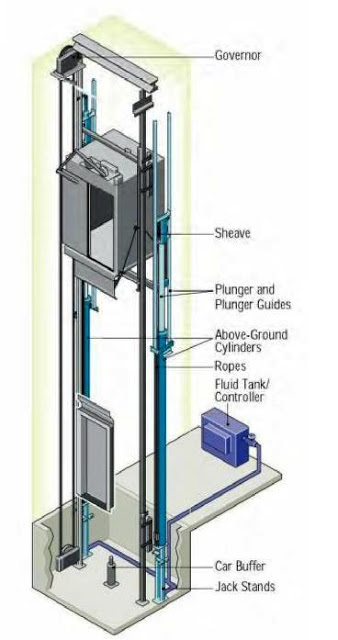

c- Köishüdraulilised liftid

Nad kasutavad lifti liigutamiseks trossi ja kolvi kombinatsiooni. Maksimaalne teepikkus on umbes 60 jalga.

2- veojõu liftid (tõmba liftid)

Veoliftid tõstetakse trossidega, mis lähevad üle elektrimootori külge kinnitatud ratta liftišahti kohal. Neid kasutatakse keskmise ja kõrghoonete jaoks ning nende sõidukiirus on palju suurem kui hüdraulilistel liftidel. Vastukaal muudab liftid tõhusamaks. Veoliftidel on kolm peamist tüüpi:

A- käigukastiga tõstukid:

neil on mootorile kinnitatud käigukast, mis juhib köisi liigutavat ratast. Hammasülekandega tõstukid suudavad liikuda kiirusega kuni 500 jalga minutis.

B- käigukastiga veojõudeta liftid:

nende ratas on otse mootori külge kinnitatud. Käigukastiga veojõutõstukid on võimelised kiiruseks kuni 2000 jalga minutis.


C- Masinaruumita liftid:

need on tavaliselt veoliftid, millel ei ole liftišahti kohal spetsiaalset masinaruumi. Masin asub tühistamisruumis ja juhtseadised asuvad liftišahti kõrval lae kohal. Masinaruumita liftid muutuvad üha tavalisemaks; paljud hooldusosakonnad ei meeldi neile aga redeli kallal töötamise vaeva tõttu, mitte ruumisiseselt.

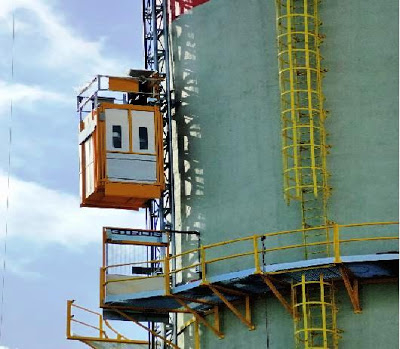

3- ronimislift

Nad hoiavad nende peal oma toiteallikat, enamasti elektri- või sisepõlemismootorit. Ronimislifte kasutatakse sageli töö- ja ehitusaladel.

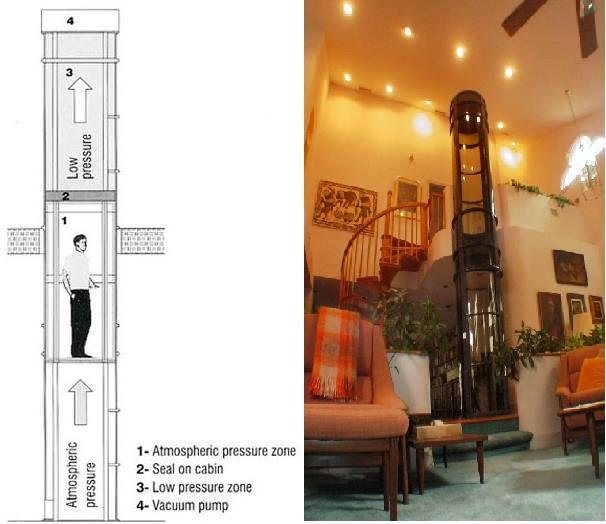

4- Pneumaatilised liftid

Pneumaatilisi lifte tõstetakse ja langetatakse, reguleerides õhurõhku kambris, kus lift asub. Lihtsate füüsika põhimõtete järgi; õhurõhu erinevus vaakumlifti kabiini kohal ja all transpordib kabiini sõna otseses mõttes õhu kaudu. Just vaakumpumbad või turbiinid tõmbavad kabiini järgmisele korrusele ja aeglane õhurõhu vabanemine viib kabiini alla. Need on oma kompaktse disaini tõttu eriti ideaalsed olemasolevatele kodudele, kuna kaevu ja tõstuki kaevamine pole vajalik.



2- Vastavalt hoone kõrgusele

A- Madala kõrgusega hooned (1-3 korrust)
Kuni umbes 1–3 korruse hooned kasutavad tavaliselt madalamate alghindade tõttu hüdraulilisi lifte

B-Keskmise kõrgusega hooned (4–11 lugu) Hooned, mida tavaliselt kasutatakse kuni umbes (4–11) lugu

C- Kõrghooned (12 + lugu)

Kuni umbes 12+ loo hooned kasutavad tavaliselt käigukastiga tõmbeid



3- vastavalt hoone tüübile
Liftid liigitatakse vastavalt ehitustüübile 6 põhitüüpi järgmiselt:

1. Haigla liftid.

2. Elamu /kodumajapidamises kasutatavad liftid.

3. Põllumajanduslikud liftid.

4. Tööstuslikud liftid.

5. Kaubanduslikud liftid.

6. Parkimishooned Liftid.

1- Haigla liftid

A- Haiglavoodi liftid
Haiglavoodiga liftid transpordivad tavaliselt patsiente, kes ei ole piisavalt head, et istuda isegi ratastoolis. Voodiliftide üks omadusi peaks olema nende võime transportida patsient võimalikult sujuvalt, minimaalse põrkumise ja tõuklemisega. Paljud kaasaegsed voodiliftid on toodetud tarbima äärmiselt vähe energiat ja olema vastupidavad ning sisseehitatud mitmed turvaelemendid. Haiglavoodid tarbivad üldiselt väga vähe energiat, nii et kui elektrikatkestus peaks toimuma, töötavad nad endiselt haigla varutoiteallikast välja. Enamasti on lifti kabiini taga ja ees.
B- haigla kanderaam
Need on tavaliselt väiksemad kui voodiliftid. Seda tüüpi lift on tavaliselt masinaruumi asukohast sõltuvalt hüdrauliline või veojõupõhine. Need on spetsiaalselt valmistatud madala müratasemega vooditõstukiteks, mis transpordivad sujuvalt patsiente, arste, õdesid ja haiglatöötajaid korruste vahel, võimaldades neile ülimat mugavust. Kuna haiglavoodeid kasutatakse ainult patsientide ja haiglatöötajate transportimiseks, jõudsid nad oma asukohta üsna kiiresti, vältides pikki ooteid. Paljud neist voodiliftidest on võtmega juhitavad, et keelata nende kasutamine üldsusel.


2- Elamu /kodumajapidamises kasutatavad liftid
Tavaliselt on need lihtsalt palju väiksemas mahus kui tööstuslikud või kaubanduslikud liftid.
A- Reisijate liftid

Kodumajapidamises kasutatavad liftid, mis on ette nähtud reisijate liigutamiseks mitmetasandilises elamus, on üsna sarnased suurte avalike hoonete liftidega. Neid saab ehitada kas kodu sees või väljaspool kodu ning need võivad olla pneumaatilised vaakum-, elektrilised, hüdraulilised või kaablitõstukid. Enamasti veavad kodumajapidamises kasutatavad liftid reisijate vedamiseks eluruumides ohutult ja mugavalt vaid kaks kuni neli inimest.
B- Treppide liftid

Treppliftid paigaldatakse tavaliselt kodudesse, kus pereliikmetel on liikumisprobleeme. Seda tüüpi kodumaised liftid lihtsalt jooksevad rööbastel olemasolevast trepist üles ja alla. Nad võivad joosta kas sirgjooneliselt või ümber kumera trepi. Trepp -lifte saab ehitada nii kodu sees kui ka väljaspool.
b.1 - Vertikaalsed ratastoolitõstukid

Interjööri vertikaalseid ratastoolilifte saab hõlpsasti paigaldada, kui ruumi on vähe. Neid saab konstrueerida nii, et need võimaldavad siseneda nii ette kui taha ja platvorm on tavaliselt 4,5 jalga 5 jalga, kui pole vaja kohandatud suurust. Vertikaalseid lifte kutsutakse üles, kui trepp keerleb mitmel tasandil.
b.2 - Ratastooliga liftid kallakul

Ratastooliliftid kallakule paigaldatakse tavaliselt siis, kui trepp tõuseb lihtsalt ühe või võib -olla kahe taseme võrra kõrgemale. Kui trepikojas puhub mitu tuult, ei sobiks hästi kaldega ratastoolitõstukid. Enamasti kutsutakse seda tüüpi lifti, kui pole piisavalt ruumi avarama vertikaalse ratastoolilifti hõlbustamiseks.
C- Dumbwaiters Liftid

Need on väikesed kaubaliftid, mis on mõeldud pigem esemete kui inimeste vedamiseks. Kui toiduaineid või pesu tuleb trepist üles ja alla saata ilma tarbetuid reise tegemata, mis võivad inimesi kiiresti väsitada, saavad inimesed transporditava lihtsalt paigutada lolliks ja vajutada nuppu selle üles või alla saatmiseks. Dumbwaiters ehitatakse kõige sagedamini seina sisse või selle kõrvale.

Lihtne dumbwaiter on võllis liigutatav raam, mis langeb köiega rihmarattale, juhitakse rööbaste abil; enamikul lollidest on võll, auto ja mahutavus väiksem kui reisiliftidel, tavaliselt 100–1000 naela



3- Põllumajanduslikud rakendused:
A- kopp-liftid
Ämblift kasutas värskelt koristatud põllukultuuride teisaldamist silosse. Ämbritõstukid on valmistatud nii, et need suudavad raskeid koormaid üsna lihtsalt liigutada. Need võivad olla rihma- või ketiajamiga ning võivad liikuda vertikaalselt, horisontaalselt või kaldega.

A.1- Tsentrifugaallaadurid

Ämbritõstukeid nimetatakse mõnikord konveieri koppadeks, enamasti siis, kui liikumine on horisontaalne või kallakul. Kuid tehniliselt öeldes saavutatakse vertikaalne liikumine ka konveierilindi või keti abil. Tsentrifugaalse tühjendusämbriga lift on ehk kõige levinum tüüp. Muidugi, nagu nimigi ütleb, juhib lifti tsentrifugaaljõud. Seda tüüpi liftidel on madalam kiirus ja ämbrid asetatakse sageli suhteliselt lähestikku.
A.2 Vertikaalsed kopp -liftid

Vertikaalsetel ämbritõstukitel on tavaliselt ämbrid, mis on hästi paigutatud ümarate põhjadega ja mida sageli nimetatakse teraviljadeks. Osaliselt on selle põhjuseks tasakaal, mis hoiab sisu ämbrites liftiga üles liikudes, nii et lekkimine pole probleem. Vertikaalseid kopp -lifte tuleb kasutada palju aeglasemas tempos nii sisu mahavoolamise vältimiseks kui ka seetõttu, et nad kannavad enamasti üsna raskeid koormaid.

4- Tööstuslikud liftid

Kõige tavalisemad tööstusliftide tüübid on tõstukid ja kaldliftid. Seda tüüpi liftid on konstrueeritud nii, et need kannaksid vaevata tohutut kaalu, seega on see termin tööstusliftid. Seda tüüpi lifte kasutatakse ehituses, ladudes ja laevatehastes.
A-tõstukid

Tõstukeid juhib rihmaratas või rihmarataste seeria ja need võivad olla lihtne platvorm või puur, milles inimesi või raskeid materjale liigutatakse tööstuslike rakenduste ajal üles ja alla. Üldiselt juhib rihmaratas trossi või ketti, mis ümbritseb trumli, põhjustades lifti tõusu või laskumist. Öeldakse, et tõstukitel on elekter või õhk, kuid isegi see pole päris tõsi, sest õhu pumpamiseks on vaja elektrit. Tõstukid, mis viivad materjale ja seadmeid hoone ehitamise ajal vastavalt vajadusele ülemisele tasemele. Neid kasutatakse tavaliselt ka seadmete ja tarvikute laadimiseks suurtele merelaevadele.

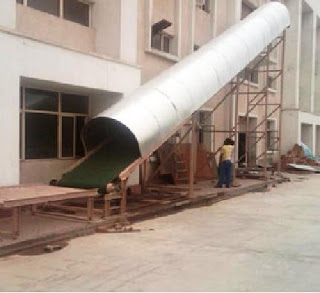

B- kaldliftid

Seadmed ja tarvikud asetatakse konveierilindile, mis pöörleb jätkuvalt, et tuua lasti sihtkohta, kus see kiiresti maha laaditakse, kui lint jätkab pöörlemist. See on palju kiirem viis kauba peale- ja mahalaadimiseks kui tõstukiga, sest mahalaadimiseks pole peatust. Kõik toimub ühe vedela liigutusega. Tööstuslikel eesmärkidel kasutatavad kaldliftid on tavaliselt ajutised ja liikuvad. Paljud on ratastel ja neid saab hõlpsalt ühest dokist või asukohast teise liigutada.



Järgmises teemas selgitan muid lifti tüüpe ja lifti põhikomponente. Niisiis, palun jälgige.
